単管横耐震ブレースとは何ですか?{0}

消防用水道管、自動散水管、上下水道の給水管に適しています。設計強度 8 または 9 の高層ビルの給水システムでは、直線の長さが 100 メートルを超える場合は、防振対策を講じる必要があります。{{4}{5}} DN65以上の屋内給水、給湯、防火管など保護が必要な水平配管には横耐震ブレースも必要となります。

材質は通常、高品質の炭素鋼またはステンレス鋼です。{0}ブレースの耐食性を向上させ、耐用年数を延ばすために、電気亜鉛メッキ (EZ) と溶融亜鉛メッキ (HDG) という 2 つの防食処理方法が一般的に使用されています。-

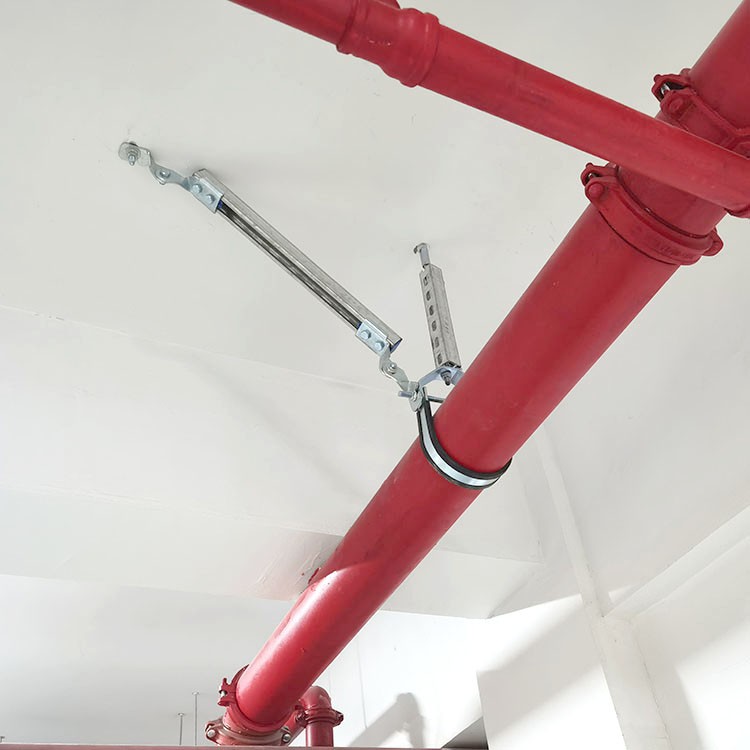

パイプは斜めブレース構造を介して建物構造に接続されます。地震中、斜めブレースは水平方向の地震力を吸収して建物の構造に伝達し、それによって横方向の変位を制限し、パイプラインの振動を制御します。一部の耐震サポートには、地震エネルギーをさらに吸収および消散するための衝撃吸収スプリングと減衰機構も装備されており、パイプラインの振動の振幅と周波数が低減されます。{2}}

主にアンカー、補強ハンガー、連結金具、耐震ブレースで構成されています。アンカーは支柱を建物の構造に固定します。補強ハンガーはサポートと接続を提供します。接続治具はさまざまなコンポーネントを接続して、全体的なサポートの安定性を確保します。耐震ブレースは重要な耐荷重コンポーネントであり、水平方向の地震力を吸収します。-

まず、全ねじ付きハンガーの長さ、補剛溝形鋼の長さ、斜めブレース溝形鋼の長さなどを決定し、拡張アンカー ボルトの位置をマークするために、測定とアンカーの位置決めが必要です。次に、測定データに従って材料の切断が実行され、チャンネル鋼の切断後、金属亜鉛溶射剤を切り込みにスプレーする必要があります。次に、メイン ハンガーが取り付けられ、穴あけ後に拡張アンカー ボルト、全ねじハンガー、馬蹄形のパイプ クランプが取り付けられます。-次に、斜めブレース拡張アンカーボルトの位置を特定し、穴を開け、横方向斜めブレースを取り付けます。最後に、間隔が対応する要件を確実に満たすように補強装置が取り付けられます。
